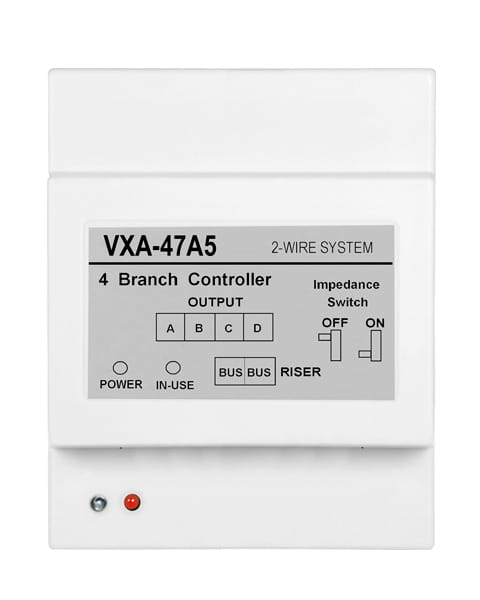

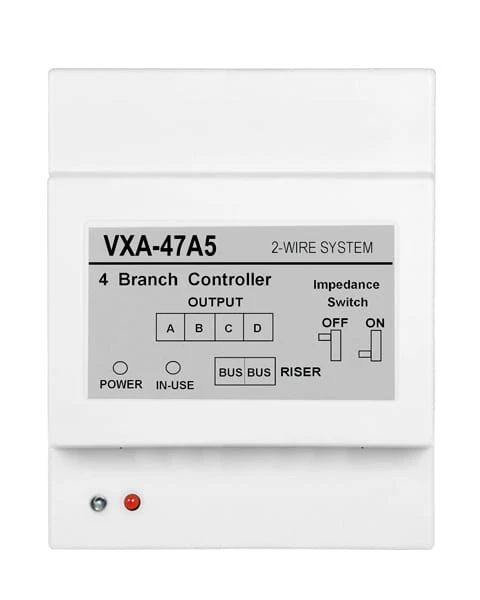

MODUŁ ROZDZIELACZA ''EURA'' VXA-47A5

''2EASY'' V.4

Opis :

Moduł rozdzielacza (dystrybutor sygnału) VXA-47A5 ułatwia instalację 2-żyłowego systemu wideodomofonowego "EURA 2 EASY" na piętrach budynków wielorodzinnych, umożliwia bardziej efektywne połączenie 4 monitorów (np. z jednego piętra budynku) do szyny systemu, redukując znacznie długość użytych przewodów połaczeniowych.

W niektórych konfiguracjach systemu może okazać się, iż trudno jest połączyć wszystkie elementy systemu za pomocą prostego szeregowego łańcucha. Może na przykład okazać się, iż długości połączeń przewodowych na niektórych odcinkach systemu będą zbyt długie. Dodatkowo może okazać się, iż użyteczne będzie zastosowanie dystrybutorów sygnału z czterema wyjściami na monitory – VXA-47A5. Przykładem może być klatka schodowa w budynku, gdzie na każdym z pięter znajdują się 3 lub 4 mieszkania. Wówczas warto na każdym z pięter zainstalować po 1 module VXA-47A5 i podłączyć do niego monitory użytkowników w lokalach mieszkalnych. Przed każdą instalacją systemu należy podjąć optymalna decyzję co do konfiguracji systemu, uwzględniając w szczególności dopuszczalne długości przewodów na odcinkach całej 2-żyłowej szyny systemu „EURA-2EASY”.

2-żyłowy system „EURA-2EASY” to wideodomofonowy system jedno- lub wielo-lokatorski, którego główną ideą jest prostota instalacji, uzyskana dzięki minimalizacji liczby użytych przewodów oraz zasilaczy sieciowych. Do połączenia poszczególnych modułów pracujących w systemie wystarcza przewód 2-żyłowy oraz 1 zasilacz sieciowy mogący obsłużyć maksymalnie 32 monitory oraz 4 stacje zewnętrzne. Dzięki zastosowaniu modulacji FM do przesyłania sygnału wideo oraz modulacji ASK do przesyłania danych sterujących, system wyróżnia się dużą odpornością na interferencje czyli bardzo dobrą jakością kolorów obrazu w każdym punkcie instalacji.

Oto podstawowe funkcje systemu:

- 2-żyłowy system połączeń przewodowych między modułami w każdym punkcie instalacji, sposób podłączania  obu żył jest dowolny (brak polaryzacji sygnału),

- tylko 1 centralny zasilacz w całym systemie,

- łatwa i szybka instalacja dzięki użyciu kostek zaciskowych oraz przełączników typu “DIP-switch”,

- możliwość zainstalowania większej ilości monitorów w obrębie 1 lokalu.

Oprócz standardowych wideobramofonów, istnieje możliwość podłączenia do systemu również kamer monitorujących CCTV. Maksymalna ilość stacji zewnętrznych lub kamer i ich możliwe konfiguracje w systemie „EURA-2EASY” to:

- 4 wideobramofony,

- 3 wideobramofony i 2 kamery do monitoringu CCTV,

- 2 wideobramofony i 4 kamery do monitoringu CCTV,

- 1 wideobramofon i 6 kamer do monitoringu CCTV,

• Maksymalnie 32 monitory , maksymalnie 4 monitory dla 1 użytkownika,

• Funkcja interkomu pomiędzy lokatorami w obrębie jednego systemu,

• Maksymalna odległość stacji zewnętrznej od najdalszego monitora 150 m.

Specyfikacja techniczna :
