COMMAX DR-201A / DP-LA01 – domofon jednorodzinny z interkomem i dwoma unifonami, 230V

Zestaw COMMAX DR-201A DP-LA01 to funkcjonalny domofon przewodowy przeznaczony do domów jednorodzinnych, bliźniaków oraz niewielkich obiektów wymagających komunikacji pomiędzy wejściem a dwoma punktami wewnątrz budynku.

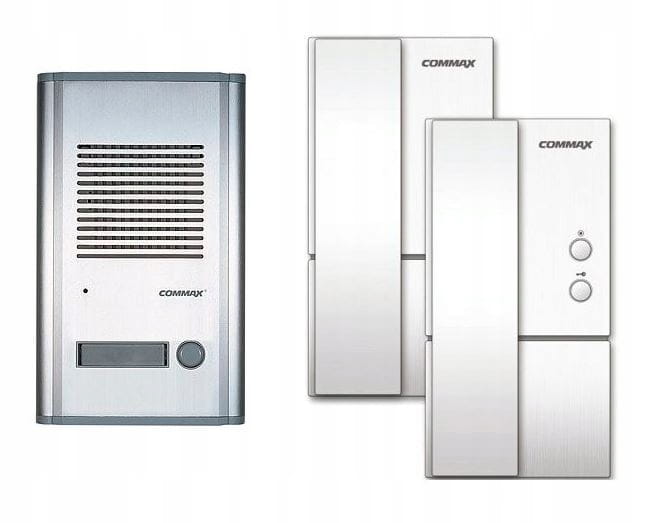

System składa się z aluminiowej stacji bramowej Commax DR-201A oraz dwóch unifonów słuchawkowych DP-LA01 z funkcją interkomu. Rozwiązanie umożliwia prowadzenie rozmów wewnętrznych pomiędzy unifonami oraz zdalne sterowanie elektrozaczepem.

Dzięki solidnej konstrukcji oraz niezawodnej komunikacji przewodowej zestaw sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejącego domofonu.

Najważniejsze zalety zestawu

✔ Kompletna instalacja domofonowa dla domu jednorodzinnego
✔ Dwa unifony z funkcją komunikacji interkomowej
✔ Aluminiowa kaseta zewnętrzna Commax DR-201A
✔ Możliwość sterowania elektrozaczepem z unifonu
✔ Montaż podtynkowy (możliwość montażu natynkowego z osłoną)
✔ Wysoka jakość wykonania marki Commax
✔ Prosta i niezawodna instalacja przewodowa
✔ Możliwość wykorzystania jako niezależny interkom

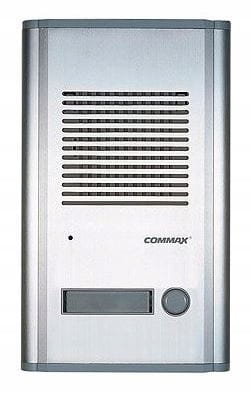

Stacja bramowa Commax DR-201A

Panel zewnętrzny został wykonany z wytrzymałego aluminium, dzięki czemu jest odporny na codzienne użytkowanie oraz działanie czynników atmosferycznych.

Jednoprzyciskowa kaseta przeznaczona jest do obsługi jednego lokatora. Standardowo montowana jest podtynkowo, natomiast przy zastosowaniu dodatkowej osłony możliwy jest również montaż natynkowy.

Cechy panelu zewnętrznego:

• jednoprzyciskowa stacja bramowa,
• obudowa aluminiowa,
• montaż podtynkowy,
• możliwość montażu natynkowego z osłoną ODR-201A,
• wyjście do sterowania elektrozaczepem,
• solidna konstrukcja zapewniająca długą żywotność.

Wymiary:

Puszka podtynkowa:
165 × 95 × 40 mm (wys. × szer. × gł.)

Panel zewnętrzny:
190 × 115 × 15 mm (wys. × szer. × gł.)

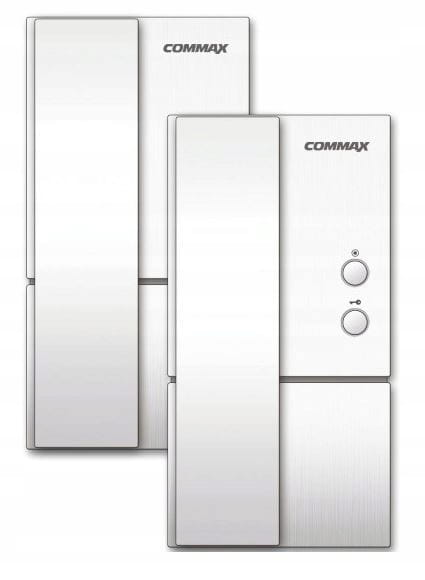

Dwa unifony DP-LA01 230V z funkcją interkomu

Zestaw zawiera komplet dwóch słuchawek DP-LA01M oraz DP-LA01S, które umożliwiają komunikację pomiędzy pomieszczeniami.

Funkcja interkomu pozwala na prowadzenie rozmów wewnętrznych np. pomiędzy parterem i piętrem budynku. Jest to wygodne rozwiązanie dla większych domów oraz obiektów, w których konieczna jest szybka komunikacja pomiędzy użytkownikami.

Funkcje unifonów:

• komunikacja interkomowa pomiędzy dwoma słuchawkami,
• przycisk otwierania elektrozaczepu,
• możliwość współpracy ze stacjami bramowymi Commax,
• obsługa jednego lokatora,
• możliwość wykorzystania jako samodzielny interkom.

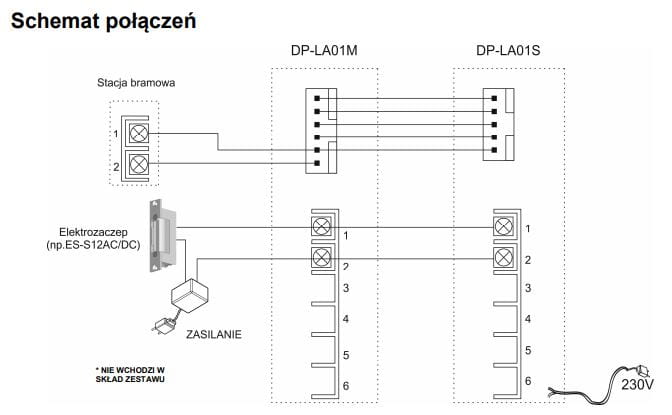

Sterowanie elektrozaczepem – styk bezpotencjałowy NO

Unifon DP-LA01 wyposażony jest w styk bezpotencjałowy NO (normalnie otwarty).

Oznacza to, że unifon nie podaje bezpośrednio napięcia na elektrozaczep, lecz działa jak przycisk sterujący. Po naciśnięciu przycisku otwarcia następuje zwarcie styku, które uruchamia zewnętrzny obwód sterowania.

Aby zasilić elektrozaczep, należy zastosować dodatkowy transformator lub zasilacz odpowiedni do zastosowanego rygla (najczęściej 12V AC lub 12V DC).

Dzięki takiemu rozwiązaniu można sterować między innymi:

• elektrozaczepem furtki,
• automatyką bramy,
• innym urządzeniem wymagającym zwarcia styku.

Styk sterujący znajduje się w unifonie nadrzędnym DP-LA01M i może działać również wtedy, gdy zestaw wykorzystywany jest jako niezależny interkom.

Zawartość zestawu

✔ Stacja bramowa Commax DR-201A – 1 szt.
✔ Unifon DP-LA01M – 1 szt.
✔ Unifon DP-LA01S – 1 szt.
✔ Puszka podtynkowa do stacji bramowej
✔ Akcesoria montażowe
✔ Instrukcja obsługi w języku polskim
✔ Karta gwarancyjna

Dane techniczne

Stacja bramowa DR-201A

Typ urządzenia: kaseta zewnętrzna
Liczba przycisków: 1
Materiał obudowy: aluminium
Montaż: podtynkowy / natynkowy (z osłoną)
Wymiary panelu: 190 × 115 × 15 mm
Wymiary puszki: 165 × 95 × 40 mm

Unifony DP-LA01

Typ: słuchawkowy
Funkcja interkomu: tak
Sterowanie zamkiem: styk NO
Maksymalna konfiguracja: 2 unifony
Zasilanie: 230V AC (DP-LA01S)

FAQ – najczęściej zadawane pytania

Czy zestaw posiada funkcję interkomu?

Tak. Dwa unifony umożliwiają prowadzenie rozmów pomiędzy sobą bez konieczności korzystania ze stacji bramowej.

Czy domofon otwiera furtkę?

Tak. Unifony posiadają przycisk otwierania elektrozaczepu.

Czy unifon zasila elektrozaczep?

Nie. Zestyk NO działa jako sterowanie, dlatego wymagany jest dodatkowy zasilacz lub transformator odpowiedni do zastosowanego elektrozaczepu.

Czy można zamontować panel zewnętrzny natynkowo?

Tak. Do montażu natynkowego wymagana jest dodatkowa osłona OS-201N.

Czy zestaw można wykorzystać bez kasety zewnętrznej (DR-201A)?

Tak. Dwa unifony mogą pracować jako niezależny interkom.
