Kamera Eura VDA-10A3

Kamera kolorowa EURA VDA-10A3

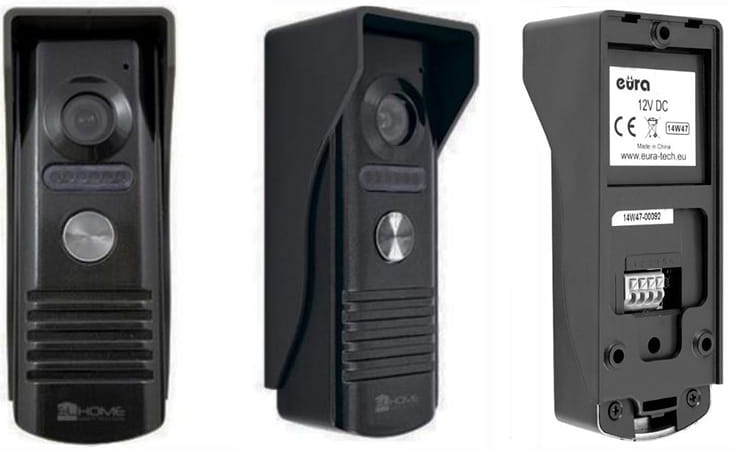

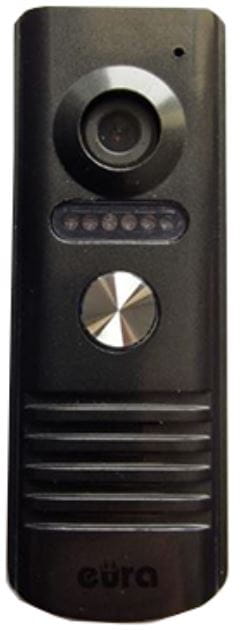

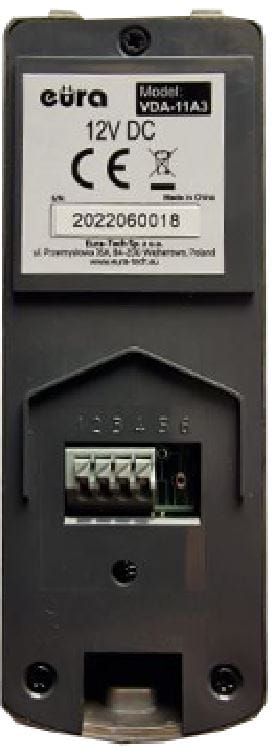

Kaseta zewnętrzna, kolorowa kamera z przetwornikiem obrazu CCD, przeznaczona do wideodomofonów marki EURA: VDP- 20A3 Neptun, VDP-22A3 Pluton oraz VDP-28A3 Saturn, małogabarytowa wandaloodporna obudowa aluminiowa z daszkiem ochronnym.

Charakterystyka:

• Napięcie zasilania 12 V DC
• Parametry sygnału wideo 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących 4
• Ilość obsługiwanych lokali 1
• Napięcie zasilania zwalniacza rygla 12 V DC
• Pobór mocy kasety zewnętrznej (czuwanie / praca) 0,2 W / 5 W
• Rozdzielczość obrazu 700 TVL
• Kąt widzenia kamery w poziomie 54º
• Typ przetwornika kamery Kolor CMOS 1/4''
• Czas aktywacji rygla 3 s
• Materiał obudowy Stop aluminium, lakierowany
• Sposób montażu kasety zewn. Natynkowy
• Oświetlenie nocne 6 diod LED
• Daszek ochronny BRAK
• Współczynnik ochrony IP44
• Temperaturowy zakres pracy kasety -20ºC ~ +50ºC
• Wymiary kasety zewn. (W x SZ x G) 144 x 64 x 52 mm
• Waga netto kasety 178 g
• Gwarancja 24 miesiące



Przy projektowaniu instalacji należy dobrać odpowiednią średnicę przewodu w zależności od przewidywanych odległości i warunków środowiska.

Zalecane przekroje przewodów łączących oba moduły w zależności od ich długości powinny wynosić:

0 - 50m 4x0.5mm 2
50m - 100m 4x0.75mm 2

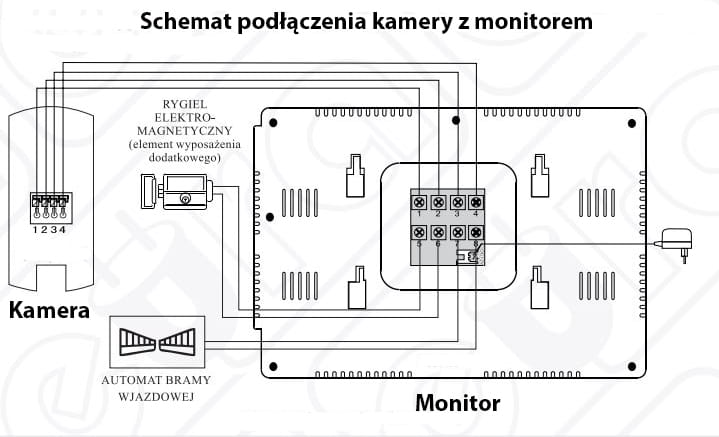

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem 2 x 0.75mm 2 , podobnie w przypadku połączenia z opcjonalnym automatem  bramy  wjazdowej.  Optymalnym  rozwiązaniem  będzie  użycie jednego 4-żyłowego przewodu łączącego monitor z modułem zewnętrznym, jednego 2-żyłowego przewodu łączącego monitor z ryglem elektromagnetycznym oraz jednego 2-żyłowego przewodu  łączącego  monitor  z  automatem  bramy wjazdowej.

Jeżeli  użytkownik  posiada  inne  przewody połączeniowe niż zalecane to dopuszcza się ich zastosowanie, niemniej należy dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności jego działania.
