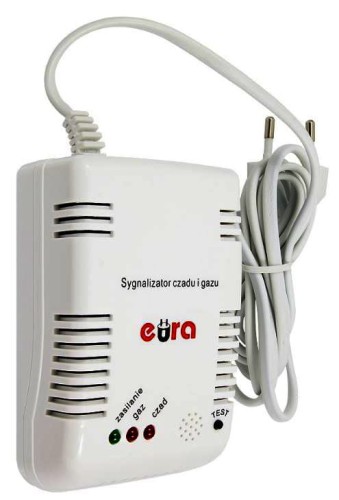

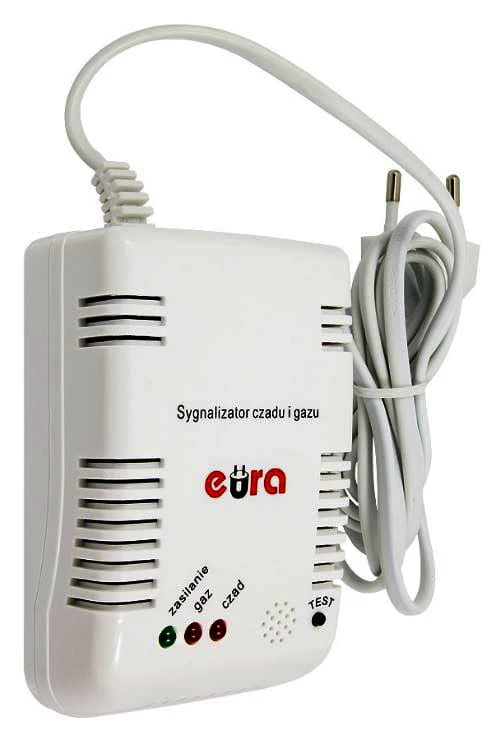

SYGNALIZATOR CGD-35A2, tlenku węgla CZADU i GAZU 230V +

Sygnalizator czadu i gazu CGD-35A2 służy do ciągłego monitoringu obecności tlenku węgla CO (czadu) oraz gazu ziemnego/ LPG w powietrzu oraz wykrywania i alarmowania o przekroczeniu maksymalnego bezpiecznego stężenia tych gazów.

Instaluje się go w pomieszczeniach zamkniętych, w których istnieje prawdopodobieństwo pojawienia się niebezpiecznego stężenia tlenku węgla lub wycieku gazu ziemnego/ LPG. Do prawidłowego działania nie wymaga żadnych innych dodatkowych urządzeń, do jego podłączenia wystarcza jedno wolne zasilające gniazdo sieciowe. Jest niewielki gabarytowo, zamknięty w jednej obudowie.

Zastosowano w nim 2 oddzielne, zawansowane technologicznie czujniki półprzewodnikowe oraz elektroniczny układ sterujący, pozwalające na osiągnięcie wysokiego wskaźnika wykrywalności przy stosunkowo niskiej cenie urządzenia oraz małym poborze prądu.

Po wykryciu niebezpiecznego stężenia tlenku węgla lub gazu w powietrzu, urządzenie generuje alarm akustyczny i optyczny. Optymalna wysokość instalacji urządzenia nad podłoga wynosi 1,5m.

*ppm - ilość cząsteczek tlenku węgla w 1 milionie cząsteczek powietrza

Każdy egzemplarz sygnalizatora CGD-35A2 został indywidualnie przetestowany w polskim laboratorium pod kątem zadziałania alarmu optycznego i akustycznego, wywołanego obecnością tlenku węgla (czadu) w atmosferze. Alarm został uaktywniony w czasie poniżej 3 minut przy stężeniu pomiarowym równym 300 p.p.m.

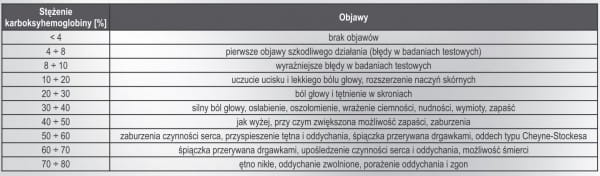

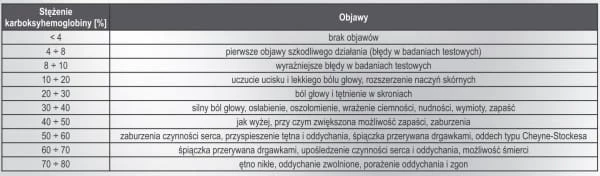

Tlenek węgla jest gazem bezbarwnym i bezzapachowym, zatem trudnym do wykrycia przez człowieka. Zgodnie z wieloma badaniami naukowymi (patrz np. opracowanie „Tlenek węgla „Dokumentacja dopuszczalnych wielkości narażenia zawodowego” prof. dr hab. MAREK JAKUBOWSKI Instytut Medycyny Pracy w Łodzi ) warunki narażenia na szkodliwe działanie tlenku węgla są głównie zależne od: stężenia tlenku węgla w powietrzu, czasu przebywania i aktywności ruchowej w takim środowisku, oraz od indywidualnych cech fizjologicznych osoby narażonej. Tlenek węgla jest wchłaniany do krwi z wdychanego powietrza. Proces ten powoduje tworzenie tzw. karboksyhemoglobiny, która zmniejsza zdolność krwi do transportu tlenu, co z kolei powoduje niedotlenienie narządów i tkanek. Objawy zatrucia tlenkiem węgla u ludzi w zależności od stężenia karboksyhemoglobiny ukazuje poniższa tabela:

Gaz ziemny jest gazem bezbarwnym, o słabym zapachu i lżejszy od powietrza. W połączeniu z tlenem w powietrzu tworzy mieszaninę palną i wybuchową. Propan-butan (inaczej LPG) w stanie gazowym, w odróżnieniu od gazu ziemnego jest cięższy od powietrza, gromadzi się więc najpierw w dolnych partiach pomieszczeń.

Zasada działania czujnika:

• W trybie czuwania, gdy urządzenie podłączone jest do zasilania, 2 niezależne czujniki wewnętrzne (tlenku węgla oraz gazu) dokonują ciągłego pomiaru stężenia tych gazów w otaczającym powietrzu. Po wykryciu niebezpiecznego stężenia tlenku węgla lub gazu (przynajmniej jednego lub obu), odpowiednia dioda LED („gaz”/ „czad”) zaczyna błyskać, a głośnik urządzenia generuje głośny alarm dźwiękowy do momentu zaniku niebezpiecznego stężenia.

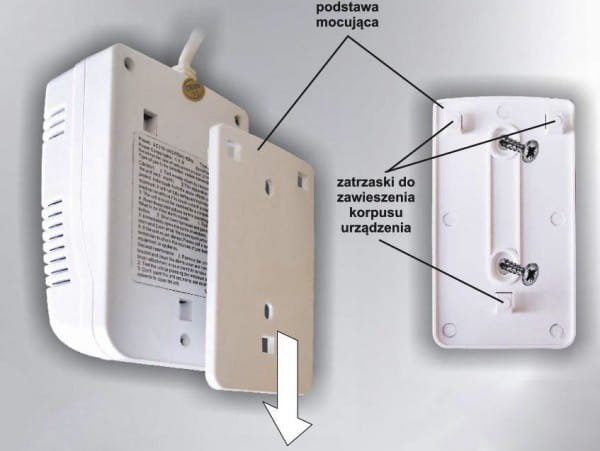

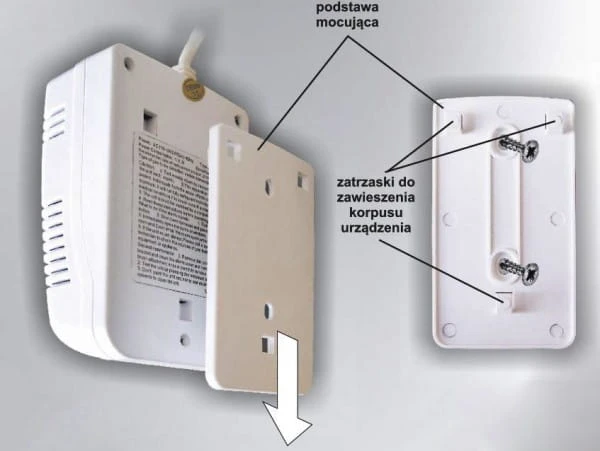

• Podstawę urządzenia zamocować należy na ścianie, za pomocą kołków i wkrętów. Następnie korpus sygnalizatora należy zamocować na podstawie,

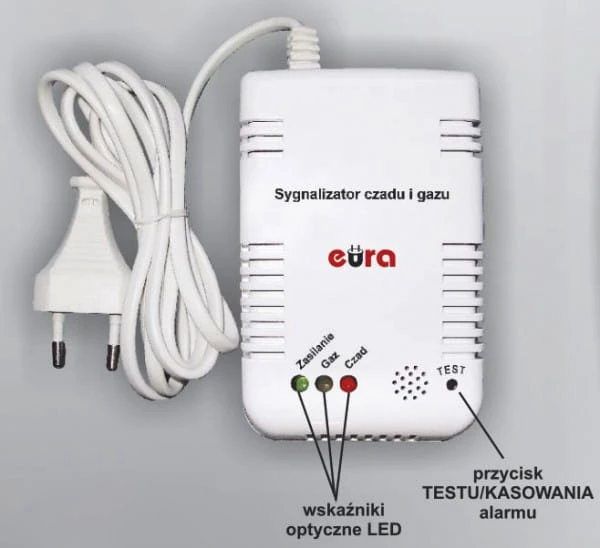

• Po podłączeniu urządzenia do sieci ~230V/50Hz, głośnik urządzenia wygeneruje krótki dźwięk, zaświeci się zielona dioda LED "zasilanie", a diody LED opisane jako „gaz” i „czad” zaczną migać cyklicznie, po upływie około 4 minut diody przestają migać - urządzenie znajduje się w stanie czuwania,

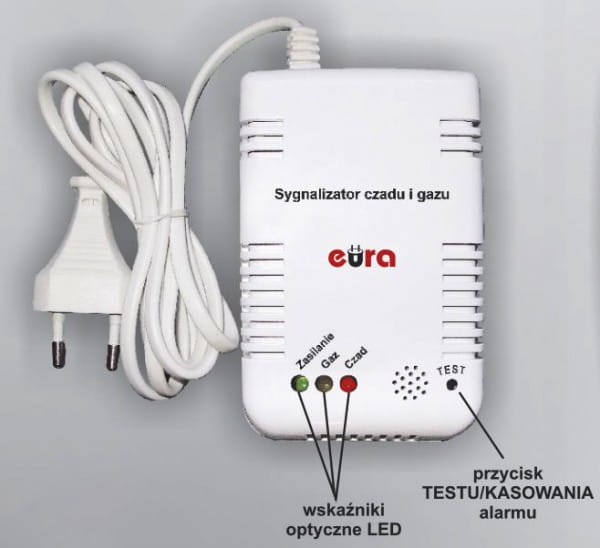

• Wcisnąć przycisk testu/kasowania alarmu (rys.1), jeśli w głośniku zabrzmi seria krótkich dźwięków, a czerwone diody LED "gaz" oraz „czad” będą w tym czasie błyskać - oznacza to, że urządzenie działa prawidłowo, inna reakcja oznaczać będzie, iż urządzenie jest uszkodzone i należy je niezwłocznie przekazać do serwisu importera,

• Po wykryciu niebezpiecznego stężenia tlenku węgla lub gazu w otoczeniu, urządzenie zacznie generować alarm akustyczny (seria dźwięków w głośniku)oraz optyczny (odpowiednia dioda LED "gaz" lub „czad” miga).

• Wciśnięcie przycisku "TEST" w stanie zagrożenia (alarmu) spowoduje wyłączenie alarmu akustycznego na czas około 3 minut, natomiast czerwona dioda LED będzie świecić światłem ciągłym (tzw. cichy alarm). Po tym czasie urządzenie automatycznie powraca do trybu głośnego alarmowania (jeśli niebezpieczne stężenie tlenku węgla lub gazu będzie jeszcze obecne) lub

stanu czuwania (jeśli stężenie opadnie do bezpiecznego poziomu).

Sygnalizator CGD-35A2 wyposażono w przekaźnik wykonawczy o maksymalnym prądzie obciążenia styków 1A. Aby dokonać właściwego podłączenia, należy najpierw zapoznać się ze specyfikacją techniczną systemu alarmowego. W zależności od tego jakimi sygnałami wyzwalane są wejścia centrali alarmowej, do podłączenia należy wykorzystać styki N.C. przekaźnika (normalnie zamknięte), lub styki N.O. (normalnie otwarte)

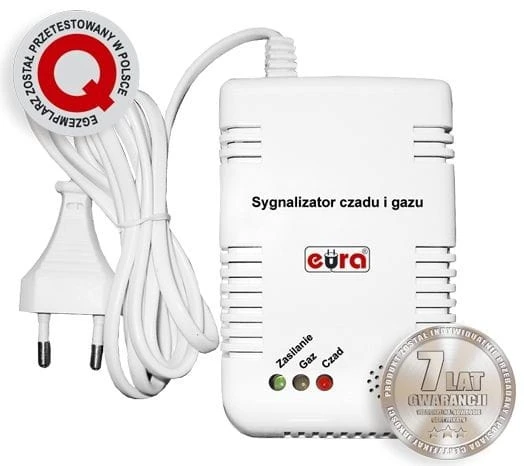

UWAGA EGZEMPLARZ PRZETESTOWANO W POLSCE

Każdy egzemplarz sygnalizatora CGD-35A2 został indywidualnie przetestowany w polskim laboratorium pod kątem zadziałania alarmu optycznego i akustycznego, wywołanego obecnością tlenku węgla (czadu) w atmosferze. Alarm został uaktywniony w czasie poniżej 3 minut przy stężeniu pomiarowym równym 300 p.p.m.
