Wideodomofon 7' LCD + otwieranie bramy Saturn

Zestaw  „SATURN ” VDA-21A3 VDP-28A3

Wysokiej jakości videofon kolorowy  VDP-28A3 Saturn, otwieranie 2 wejść (furtka, brama), panel dotykowy:

Zestaw zasilany jest napięciem stałym 12V z zasilacza będącego na wyposażeniu zestawu.

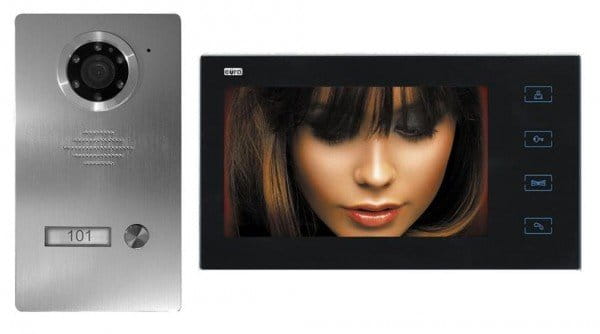

Zestaw wideodomofonowy „ SATURN ” VDA-21A3 VDP-28A3 ” składa się z:

• kasety zewnętrznej model VDA-21A3,
• modułu wewnętrznego (monitora) z kolorowym wyświetlaczem LCD o przekątnej 7”, model VDP-28A3
• zasilacza 12V,
• faktury zakupu, gwarancji 24 miesiące,

Monitor wyposażony jest w dotykowy panel sterujący. Oprócz funkcji zwalniania rygla elektromagnetycznego przy drzwiach / furtce wideodomofon wyposażony jest w przycisk otwierający bramę wjazdową, garażową lub dodatkową furtkę. Istnieje możliwość zasilania zestawu alternatywnie napięciem stałym 12V DC z zasilacza montowanego na szynie DIN

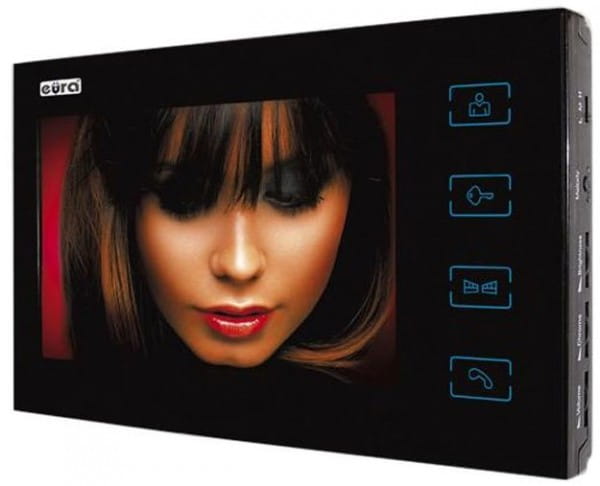

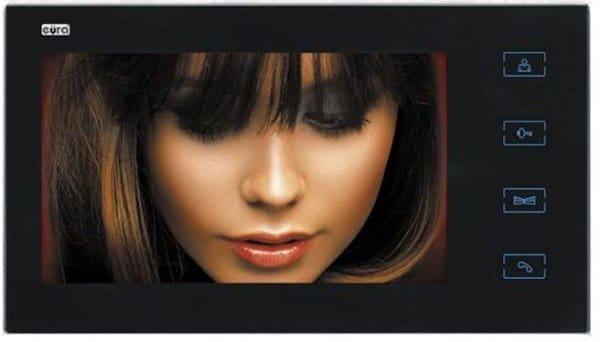

Charakterystyka monitora:

- kolorowy monitor LED o przekątnej 7 cali,

- wysokiej jakości kolorowa kamera z przetwornikiem obrazu CCD,

- bezsłuchawkowy (głośnomówiący) moduł wewnętrzny z dotykowym panelem sterującym,

- możliwość prowadzenia rozmowy pomiędzy modułami zewnętrznym i wewnętrznym,

- możliwość obserwacji osoby dzwoniącej i podglądu tego co dzieje się w polu obserwacji kamery,

- 16 melodii gongu do wyboru,- bezpośrednie sterowanie ryglem elektromagnetycznym służącym do otwierania drzwi po wywołaniu z zewnątrz lub po wywołaniu funkcji podglądu na monitorze,

- dodatkowo przycisk otwierania bramy wjazdowej/garażowej na monitorze,- płynna regulacja parametrów monitora (jasność, nasycenie kolorów, głośność),

- możliwość obserwacji w nocy dzięki zastosowaniu zastosowaniu 6 diod LED, pracujących w podczerwieni

- prostota obsługi i montażu.

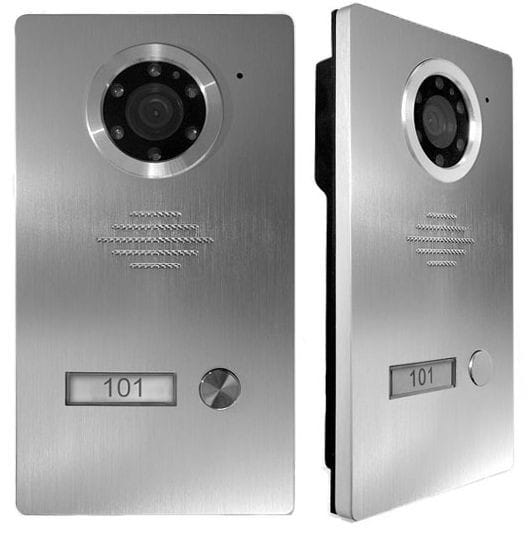

Wideodomofonowa 1-lokatorska kaseta zewnętrzna VDA-21A3 to wideobramofony z wysokiej jakości kolorową kamerą CCD, przeznaczona jest do instalacji wideodomofonowych w małych budynkach mieszkalnych. Panel kasety zewnętrznej wykonany jest z aluminium, kaseta przeznaczona jest do montażu podtynkowego.

SPECYFIKACJA TECHNICZNA:

• Rodzaj wideodomofonu: Analogowy
• Rodzaj obrazu: kolorowy
• Standard przesyłania dźwięku: duplex
• Maksymalna liczba kamer: 1
• Maksymalna liczba monitorów: 3
• Funkcje: podgląd, rozmowa, otwieranie rygla, otwieranie bramy wjazdowej
• Napięcie zasilania: 12V DC (zasilacz w zestawie)
• Liczba i rodzaj przewodów kamera-monitor: 4x0,50mm2 (do 50m), 4x0,75mm2 (50m-100m
• Kaseta zewnętrzna (wideobramofon):
• Rodzaj kamery: Kolorowa, przetwornik CCD, 1/3 cala
• Czułość [lux/cm]: 1
• Rozdzielczość kamery: 420 linii TV
• Kąt widzenia kamery w poziomie/pionie: ok.78o /ok.36o
• Materiał obudowy kamery: stop stali
• Stopień ochrony: IP44
• Wymiary zewnętrzne: 64 x 144 x 52 (mm)
• Moduł wewnętrzny (monitor):
• Typ ekranu: LED kolor o przekątnej 7 cali; rozdzielczość 1410x234
• Regulacja jasności obrazu: tak
• Regulacja nasycenia kolorów: tak
• Regulacja głośności gongu: tak
• Pamięć obrazu: brak
• Wymiary zewnętrzne: 226 x 129 x 21 (mm)

Charakterystyka kamery:

• Napięcie zasilania 12V DC
• Pobór prądu w stanie czuwania 5 mA
• Pobór prądu podczas pracy 500 mA
• Rodzaj komunikacji przewodowa
• Ilość przewodów łączących 4
• Rozdzielczość obrazu 520 linii TV
• Sposób montażu Podtynkowy
• Rodzaj oświetlenia nocnego 6 diod LED (światło białe) z cz. zmierzchowym
• Kąt widzenia kamery w poziomie 61º
• Kąt widzenia kamery w pionie 50º
• Max. liczba lokatorów 1
• Regulacja pola widzenia kamery brak
• Materiał obudowy Aluminium
• Wymiary - wysokość 200 mm
• Wymiary - szerokość 112 mm
• Wymiary - głębokość 51 mm
• Temperaturowy zakres pracy -15ºC...+50ºC
• Masa netto 0,73 kg
• Masa brutto 0,8 kg
• Typ opakowania Karton
• Wymiary opakowania - wysokość 205 mm
• Wymiary opakowania - szerokość 125 mm
• Wymiary opakowania - głębokość 65 mm

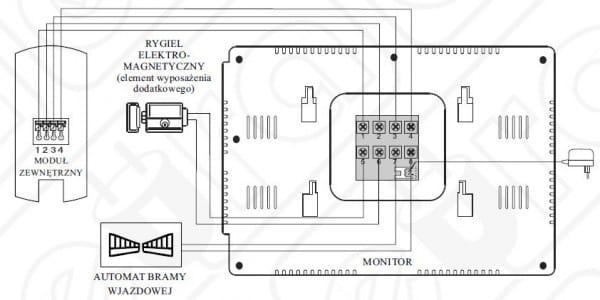

Schemat podłączenia:
