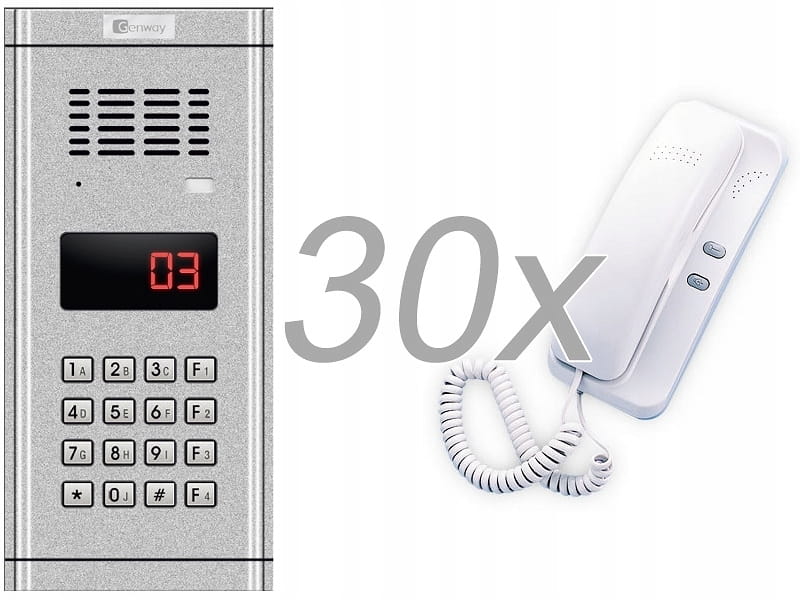

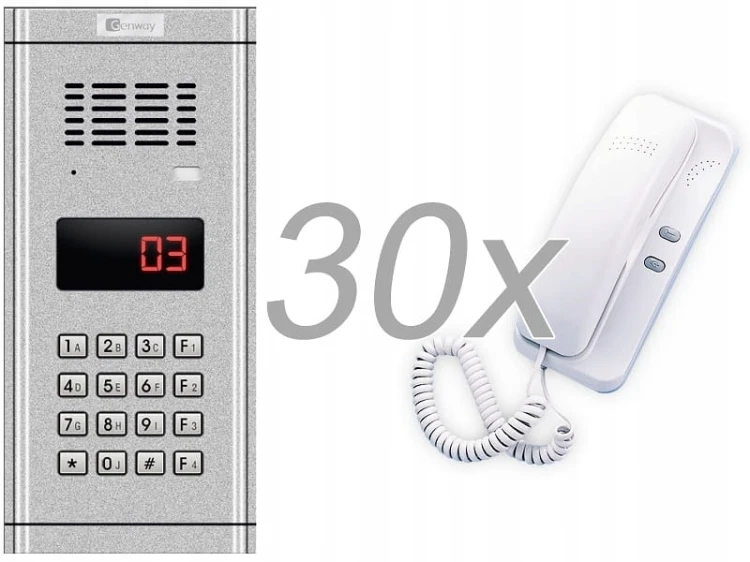

Genway WL-03NL

zestaw domofonowy 30-rodzinny

W zestawie znajduje się:

• Panel domofonowy WL-03NL x 1
• Zasilacz PS-2S x 1
• Moduł  WL-03NLCH x 2
• Unifon WL-02NLFD x 30

Cyfrowy system domofonowy WL-03NL przeznaczony jest do instalacji w budynkach wielorodzinnych do maksymalnie 400 użytkowników. Panel zewnętrzny wykonany jest z aluminium.

Panel ma wbudowany wyświetlacz oraz klawiaturę alfanumeryczną. System ten możemy rozbudować o kolejne wejścia za pomocą przełącznika WL-03NQH-8. Każdy użytkownik posiada indywidualny kod otwarcia drzwi. System modułowy z funkcją izolowania błędów. Awaria pojedynczego urządzenia nie powoduje unieruchomienia całego systemu. Połączenie 4 przewodami pomiędzy modułami (magistrala). Połączenie 2 przewodami pomiędzy modułami a unifonami.

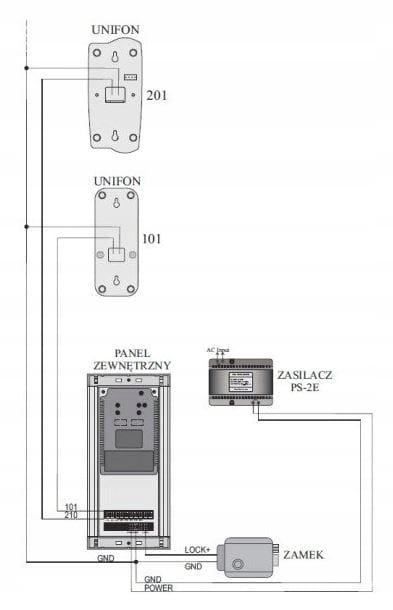

Połączenie pomiędzy panelem zewnętrznym a modułem audio - magistrala 4 żyły. Połączenie pomiędzy modułem audio a unifonami - 2 żyły.

• do 50 metrów - przewód o przekroju 0,75 mm
• do 100 metrów - przewód o przekroju 1,0 mm

Specyfikacja techniczna:

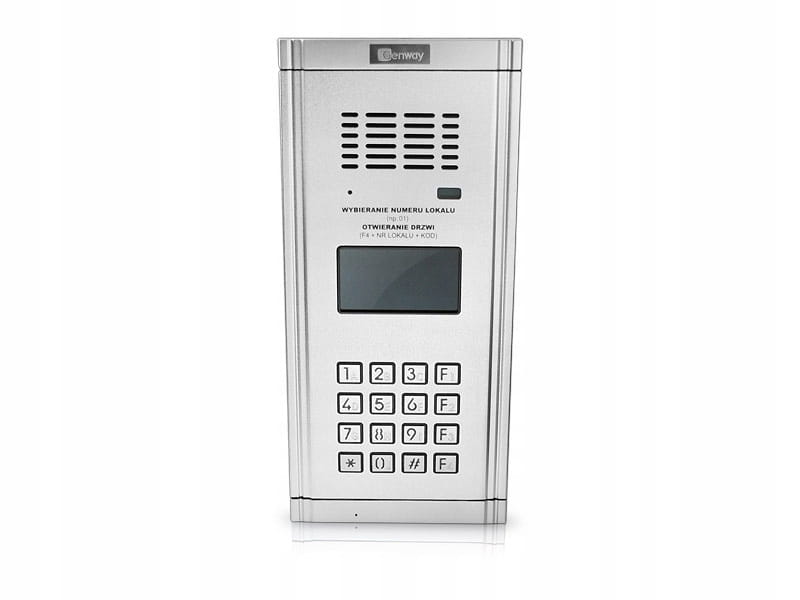

Panel WL-03NL

• Wandaloodporna kaseta aluminiowa
• Montaż podtynkowy (opcjonalna osłona natynkowa)
• Sterowanie elektrozaczepem za pomocą przekaźnika NO
• Otwieranie zamka za pomocą indywidualnego kodu
• Regulacja głośności mowy i dzwonka
• Dzwonek elektroniczny „ding-dong”
• Poufność rozmowy
• zasilanieDC 13,5 Vzużycie energii w czasie czuwania (pracy)180 mA (75 mA)zakres temperaturod -40°C do +70°Cmaksymalna wilgotność90%wymiary (wys. × szer. × gr.)304×135×42 mm

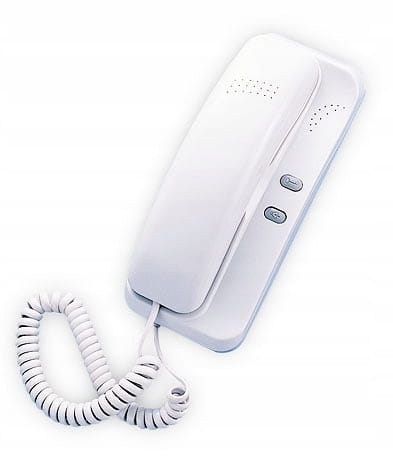

Unifon (słuchawka)

• dzwonek elektroniczny "ding-dong",
• przycisk do otwierania zamka,
• dodatkowy przycisk do dowolnego zastosowania (np. otwierania bramy)
• zasilanieDC 12 V ±10%zużycie energii w czasie czuwania (pracy)30 mA (10 mA)zakres temperaturod 0°C do +55°Cmaksymalna wilgotność90%wymiary (wys. × szer. × gr.)202×80×67 mm

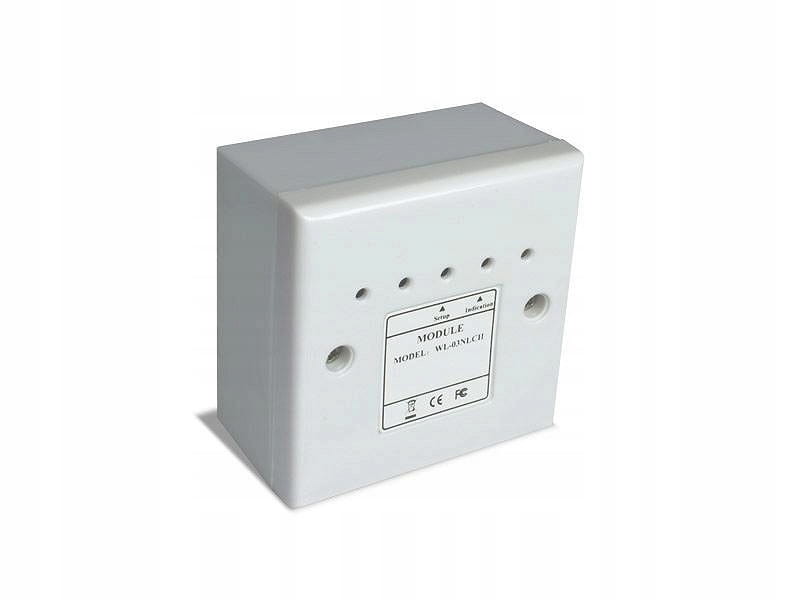

Moduł WL-03NLCH

• informacje: umożliwia podłączenie do 30 unifonów (słuchawek) o różnym numerze
• zasilanie: DC 12 V ±10%
• zużycie energii w czasie czuwania (pracy): 30 mA (5 mA)
• zakres temperatur: od 0°C do +55°C
• maksymalna wilgotność: 90%
• wymiary (wys. × szer. × gr.): 86×86×45 mm

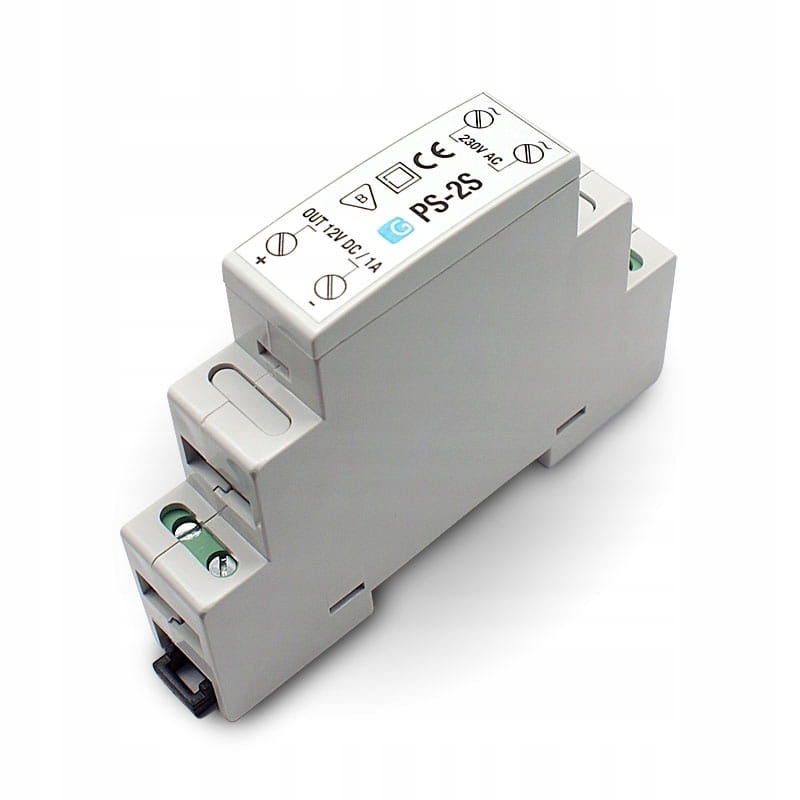

Zasilacz PS-2S

• napięcie wejściowe: AC AC 85V-265V, 11,5W, 50/60Hz
• napięcie wyjściowe: DC 12 V
• montaż na szynie DIN: DIN-3 (35 mm)
• wymiary (wys. × szer. × gr.): 90x18x65 mm
