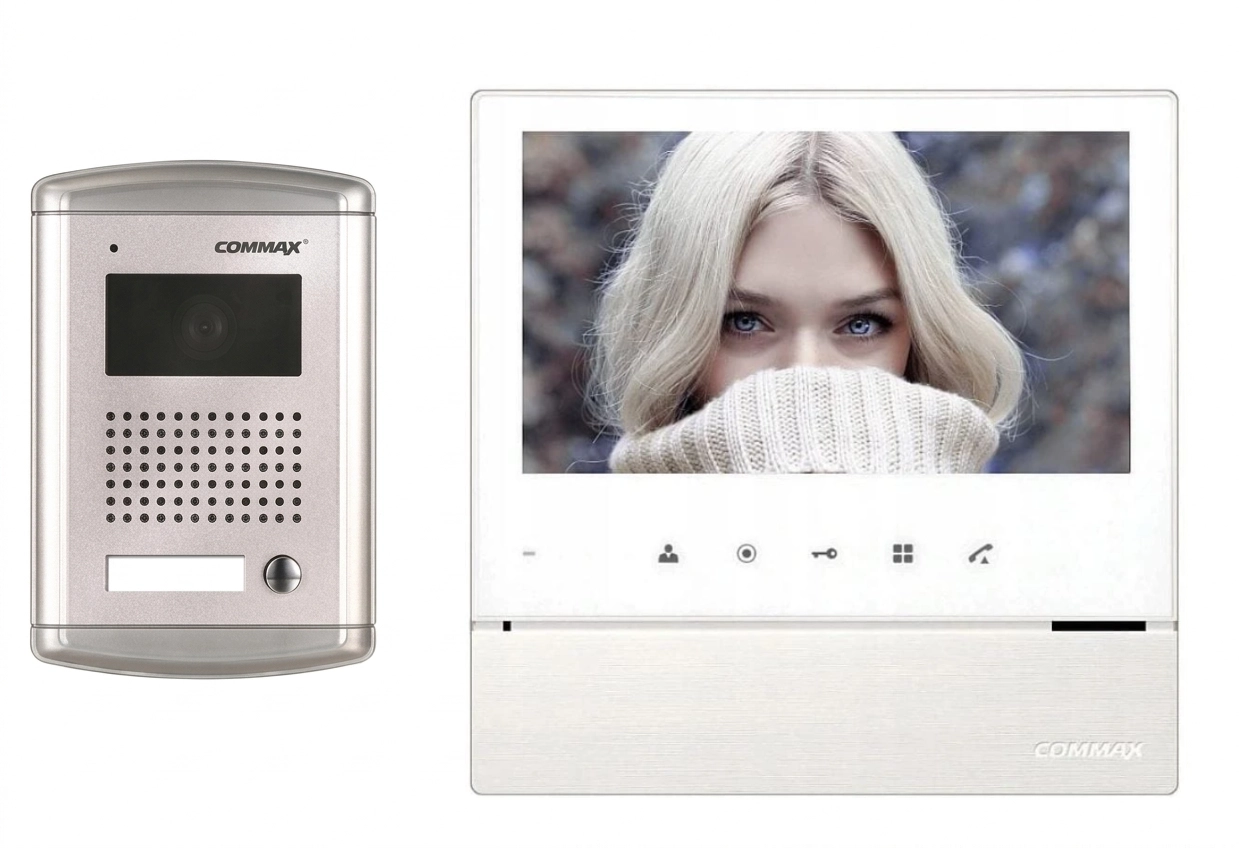

Wideodomofon Commax CDV-70H2 + DRC-4CAN – 7" LCD, podtynkowy panel, 230V

Commax CDV-70H2 + DRC-4CAN to wysokiej jakości analogowy zestaw wideodomofonowy przeznaczony do domów jednorodzinnych. W komplecie znajduje się nowoczesny monitor z kolorowym ekranem LCD LED 7" oraz metalowy panel zewnętrzny przeznaczony do montażu podtynkowego.

System umożliwia prowadzenie rozmów z osobami znajdującymi się przed posesją, podgląd obrazu z kamery oraz zdalne otwieranie furtki. Dzięki możliwości rozbudowy o dodatkowy panel bramowy, kamery oraz funkcję interkomu zestaw doskonale sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów Commax.

Najważniejsze zalety zestawu

• Kolorowy monitor LCD LED 7" o rozdzielczości 800 × 480 px
• Metalowa stacja bramowa do montażu podtynkowego
• Doświetlenie LED światłem białym zapewniające dobrą widoczność nocą
• Regulacja kąta ustawienia kamery w pionie i poziomie
• Obsługa dwóch paneli wejściowych
• Możliwość rozbudowy o kolejne kamery i moduły COMMAX
• Funkcja interkomu pomiędzy monitorami i unifonami
• Zasilanie monitora bezpośrednio z sieci 230V AC
• Nowoczesne dotykowe przyciski sterujące
• Instalacja analogowa 4-przewodowa + obwód elektrozaczepu

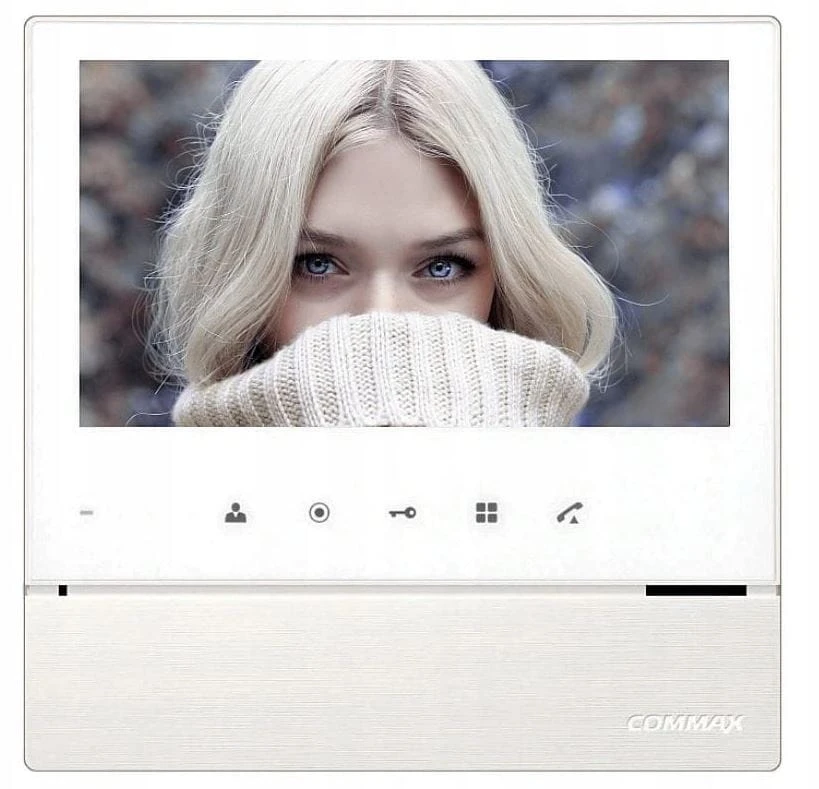

Monitor COMMAX CDV-70H2

Monitor wyposażono w wysokiej jakości ekran LCD LED o przekątnej 7 cali i rozdzielczości 800 × 480 pikseli. Zapewnia on czytelny obraz oraz komfortową identyfikację osób znajdujących się przed wejściem.

Intuicyjny panel z dotykowymi przyciskami pozwala szybko sterować funkcjami urządzenia oraz zmieniać ustawienia obrazu i dźwięku.

Najważniejsze funkcje monitora

• ekran LCD LED 7"
• rozdzielczość 800 × 480 px
• obsługa dwóch paneli bramowych
• funkcja interkomu
• sterowanie elektrozaczepem
• sterowanie drugą bramą po zastosowaniu modułu MD-RA3B
• możliwość rozbudowy o moduły MD-KAM2 oraz MD-KAM4
• zasilanie 230V AC
• wymiary (szer. x wys. x gł.) 180 x 179,6 x 28 mm

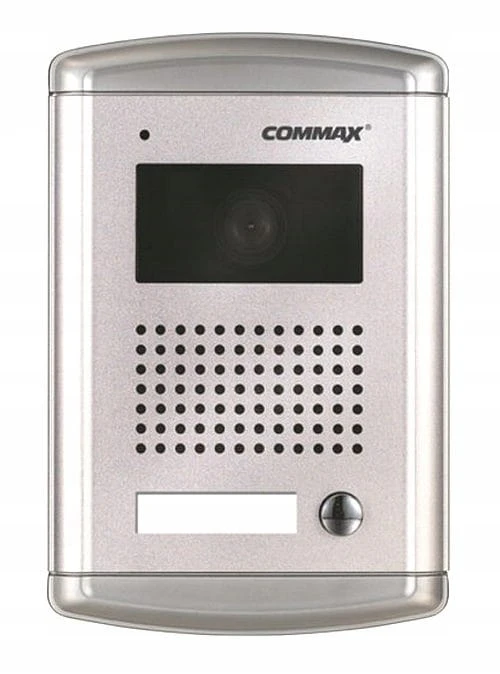

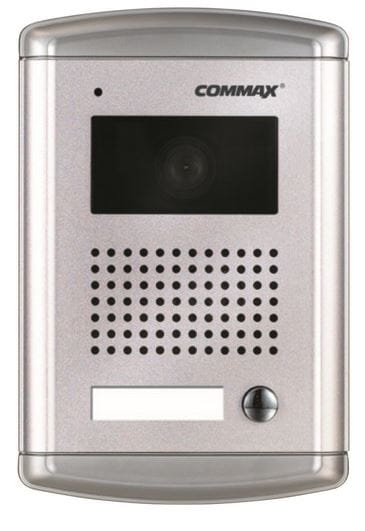

Panel zewnętrzny COMMAX DRC-4CAN

Metalowa stacja bramowa DRC-4CAN została zaprojektowana z myślą o trwałości oraz estetycznym montażu podtynkowym. Kamera zapewnia szeroki kąt widzenia, a możliwość regulacji obiektywu ułatwia dopasowanie pola obserwacji do miejsca instalacji.

Wbudowane diody LED światła białego skutecznie oświetlają osobę stojącą przed wejściem, zapewniając czytelny obraz również po zmroku.

Najważniejsze cechy panelu

• kolorowa kamera
• metalowa obudowa
• montaż podtynkowy
• możliwość montażu natynkowego z osłoną OS-1Ns
• kąt widzenia 68° poziomo i 55° pionowo
• regulacja położenia kamery około 12°
• oświetlenie LED światłem białym
• sterowanie elektrozaczepem poprzez przekaźnik NO
• instalacja 4-przewodowa + obwód elektrozaczepu

Komfortowa obsługa i rozbudowa systemu

Monitor umożliwia wygodne odbieranie połączeń oraz zdalne otwieranie furtki bez konieczności wychodzenia z domu. Po zastosowaniu opcjonalnego modułu MD-RA3B możliwe jest również sterowanie napędem bramy wjazdowej lub drugim wejściem na posesję. System można rozbudować o dodatkowe panele wejściowe, kamery oraz kolejne monitory lub unifony z funkcją interkomu.

Zawartość zestawu

• 1 × monitor COMMAX CDV-70H2 230V
• 1 × panel zewnętrzny COMMAX DRC-4CAN
• akcesoria montażowe
• instrukcja obsługi w języku polskim
• karta gwarancyjna

Dane techniczne monitora

• ekran: 7" LCD LED
• rozdzielczość: 800 × 480 px
• sterowanie: przyciski dotykowe
• obsługa dwóch paneli wejściowych
• funkcja interkomu
• instalacja: 4-przewodowa
• zasilanie: 230V AC

Dane techniczne panelu zewnętrznego

• kamera kolorowa PAL
• kąt widzenia: 68° poziomo / 55° pionowo
• regulacja kamery około 12°
• oświetlenie LED światłem białym
• montaż podtynkowy
• obudowa metalowa
• instalacja 4-przewodowa
• sterowanie elektrozaczepem: przekaźnik NO 10A / 125V AC
• wymiary panelu: 186 × 124 × 18 mm
• wymiary puszki: 168 × 100 × 40 mm

Kompatybilność

Zestaw współpracuje z analogowymi urządzeniami COMMAX wykorzystującymi instalację 4-przewodową. Monitor jest kompatybilny między innymi z panelami DRC-4CAN, DRC-4CGN2, DRC-40KHD oraz innymi urządzeniami analogowymi tej marki.

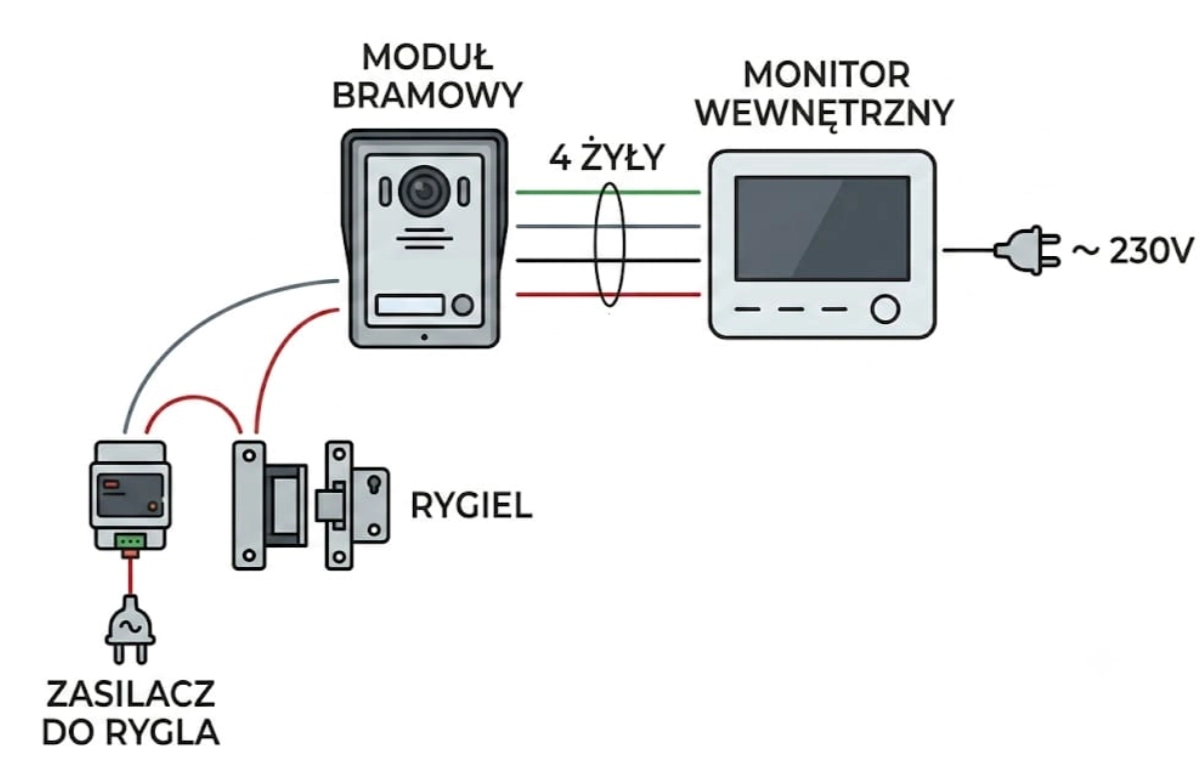

Schemat podłączenia kamery Commax z monitorem

FAQ – najczęściej zadawane pytania

Czy zestaw umożliwia otwieranie furtki?

Tak. Monitor umożliwia zdalne sterowanie elektrozaczepem podłączonym do panelu zewnętrznego.

Czy można sterować również bramą?

Tak. Po zastosowaniu opcjonalnego modułu COMMAX MD-RA3B możliwe jest sterowanie napędem bramy lub drugim wejściem.

Czy kamera działa w nocy?

Tak. Panel został wyposażony w białe diody LED, które skutecznie oświetlają osobę stojącą przed wejściem po zmroku.

Czy można rozbudować system?

Tak. System umożliwia podłączenie dodatkowych paneli wejściowych, kamer oraz monitorów z funkcją interkomu.

Czy panel można zamontować natynkowo?

Tak. Standardowo panel przeznaczony jest do montażu podtynkowego, jednak po zastosowaniu osłony COMMAX OS-1Ns możliwy jest również montaż natynkowy.

Czy do instalacji wystarczą 4 przewody?

Tak. Komunikacja pomiędzy monitorem a panelem zewnętrznym odbywa się za pomocą instalacji 4-przewodowej. Dodatkowo należy poprowadzić osobny obwód do sterowania elektrozaczepem (rygiel).

Czy elektrozaczep wymaga dodatkowego zasilacza?

Tak. Stacja bramowa posiada wyjście przekaźnikowe NO (bezpotencjałowe), dlatego elektrozaczep wymaga zastosowania zewnętrznego zasilacza dopasowanego do parametrów używanego rygla (np. 12 V DC).

Czy można sterować bramą automatyczną?

Tak. Monitor umożliwia sterowanie bramą automatyczną po zastosowaniu opcjonalnego modułu COMMAX MD-RA3B.
