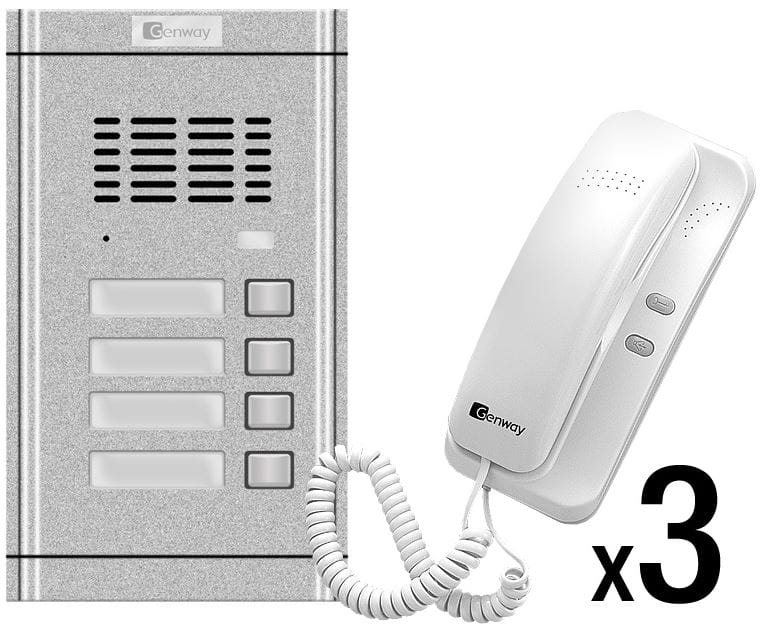

Zestaw domofonowy 3 rodzinny Genway WL-02NE-3

Domofon przeznaczony jest do domu trzyrodzinnego.
Produkt został stworzony w fabryce firmy ABB - światowego lidera technologicznego w dziedzinie energetyki i automatyki.

W zestawie znajduje się:

- Panel zewnętrzny WL-02NE-3
- Unifon / słuchawka WL-02NLFD x 3
- Zasilacz PS-2S
- Instrukcja w języku polskim
- Gwarancja 2 lata

Panel zewnętrzny WL-02NE-3

Panel przeznaczony do systemu trzyrodzinnego. Wykonany jest z aluminium i montowany podtynkowo. Istnieje również możliwość zamontowania panelu natynkowo po zastosowaniu daszka. Panel posiada podświetlane szyldy, które umożliwiają łatwe przeczytanie nazwiska lokatorów. W systemie mogą pracować równorzędnie dwa panele zewnętrzne podłączone do modułu CM-02NEQH. Pod jednym przyciskiem wywoławczym mogą pracować maksymalnie 4 unifony podłączone do modułu CM-02NECH. Panel przystosowany do montażu na zewnątrz budynków i odporny jest na zmienne warunki atmosferyczne oraz mróz.

Dane techniczne:

• kaseta aluminiowa, wandaloodporna
• połączenie 1+n (n - liczba abonentów) pomiędzy panelem zewnętrznym a unifonami (unifony dwuprzewodowe)
• okablowanie:
  do 50 metrów - przewód o przekroju 0,75mm
  do 100 metrów - przewód o przekroju 1,0mm
• bezpośrednie sterowanie elektrozaczepem
• możliwość podłączenia przycisku wyjścia (EXIT BUTTON)
• dzwonek elektroniczny "ding-dong"
• poufność rozmowy
• zasilanie 12V/DC
• pobór prądu w czasie czuwania - 1W
• pobór prądu w czasie pracy - 5W
• zakres temperatur: -25 do +70 stopni Celsjusz
• maksymalna wilgotność: do 90%
• wymiary: 220 x 135 x 42mm ( wysokość x szerokość x głębokość )

Unifon WL-02NLFD

Unifon pozwala na dwukierunkową komunikację z panelem zewnętrznym. Znajduje zastosowanie w systemach domofonowych serii WL-02NE, WL-03NL jak i również w systemie wideodomofonowym  CM-02NE. Wykonany jest z wysokiej jakości plastiku w kolorze białym.

Dane techniczne:

• dzwonek elektroniczny "ding-dong"
• przycisk do otwierania zamka
• zasilanie 12V/DC
• pobór prądu w czasie czuwania: 0 W
• pobór prądu w czasie pracy: 0,36 W
• zakres temperatur: 0 do +55 stopni Celsjusza
• maksymalna wilgotność: do 90%
• wymiary: 201 x 80 x 68 mm (wysokość x szerokość x głębokość)

Zasilacz stabilizowany PS-2S

• pasmo przenoszenia: 50 Hz
• napięcie wejściowe: AC 230 V
• napięcie wyjściowe: DC 12 V
• maksymalne obciążenie: 1000 mA
• montaż na szynę DIN-3 (35 mm)
• wymiary: 90x18x65 mm

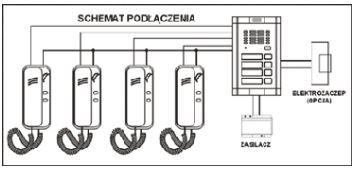

Schemat podłączenia:
