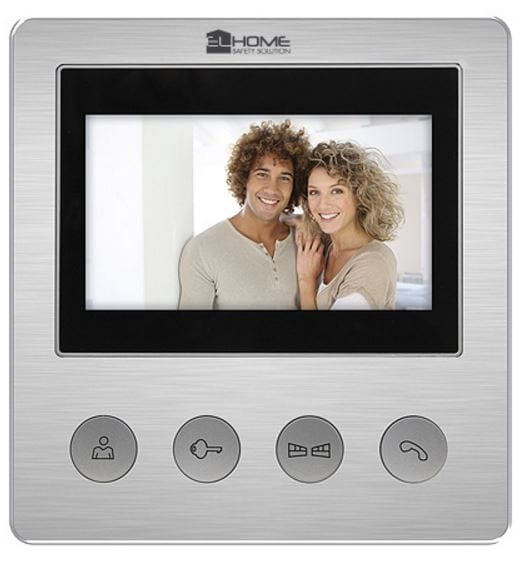

Monitor El Home - VDA-18A3 Mars

Monitor Mars VDA-18A3, otwieranie furtki i bramy.

Monitor zasilany jest napięciem stałym 12V z zasilacza będącego na wyposażeniu zestawu. Istnieje możliwość zasilania zestawu zasilaczem 12V DC montowanego na szynie DIN (element wyposażenia dodatkowego). Specjalny daszek ochronny zabezpiecza moduł zewnętrzny przed skutkami warunków atmosferycznych (montaż natynkowy).

Charakterystyka:

• kolorowy wyświetlacz TFT LCD 4,3",
• wysokiej jakości kamera z przetwornikiem obrazu CCD 1/4",
• bezsłuchawkowy (głośnomówiący) moduł wewnętrzny,
• możliwość obserwacji osoby dzwoniącej i podglądu tego co dzieje się w polu obserwacji kamery,
• 16 melodii gongu do wyboru,
• bezpośrednie sterowanie ryglem elektromagnetycznym służącym do otwierania drzwi po wywołaniu z zewnątrz lub po wywołaniu funkcji podglądu na monitorze,

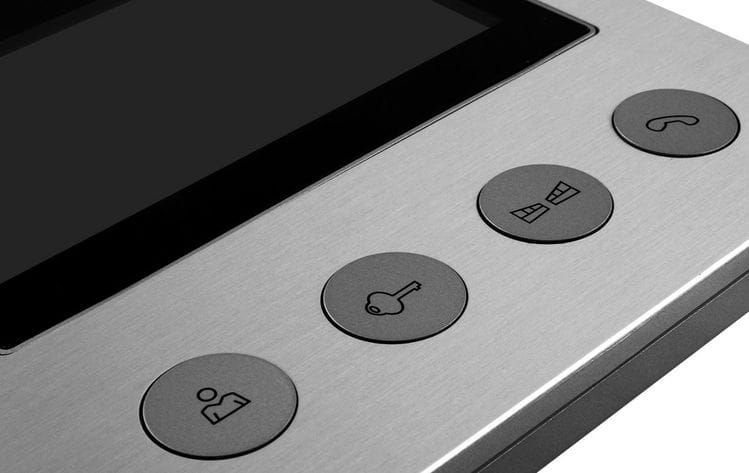

• obsługa drugiego wejścia poprzez dodatkowy przycisk otwierania bramy wjazdowej/garażowej na monitorze,

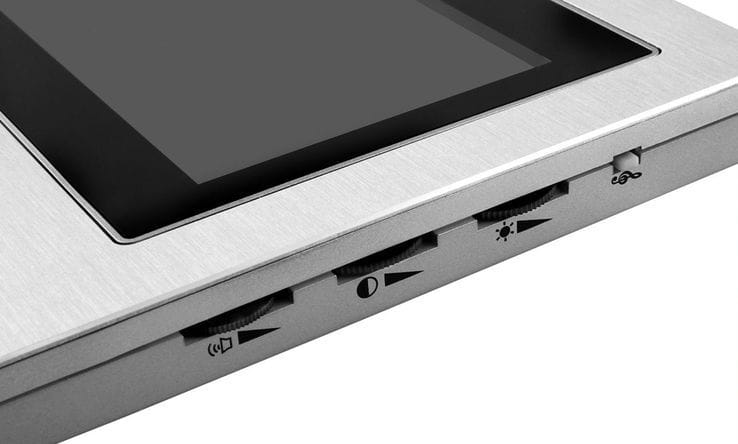

• płynna regulacja parametrów monitora (jasność, nasycenie kolorów, głośność).
• wymiary monitora (W x SZ x G) 136 x 143 x 18.5 mm.

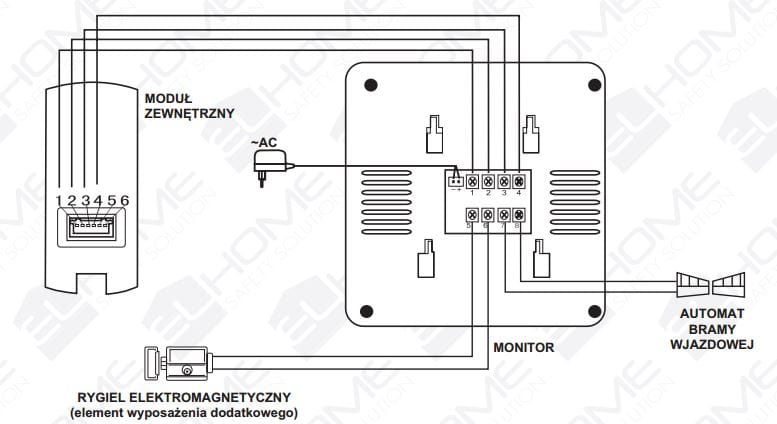

Schemat podłączenia:

Przy projektowaniu instalacji należy dobrać odpowiednią średnicę przewodu w zależności od przewidywanych odległości i warunków środowiska.

Zalecane przekroje przewodów łączących oba moduły w zależności od ich długości powinny wynosić:

0 - 50m 4x0.5mm 2
50m - 100m 4x0.75mm 2

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem 2 x 0.75mm 2 , podobnie w przypadku połączenia z opcjonalnym automatem bramy wjazdowej. Optymalnym rozwiązaniem będzie użycie jednego 4-żyłowego przewodu łączącego monitor z modułem zewnętrznym, jednego 2-żyłowego przewodu łączącego monitor z ryglem elektromagnetycznym oraz jednego 2-żyłowego przewodu łączącego monitor z automatem bramy wjazdowej.

Jeżeli użytkownik posiada inne przewody połączeniowe niż zalecane to dopuszcza się ich zastosowanie, niemniej należy dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności jego działania.

Gwarancja 24 miesiące.
